上海滬敖三維掃描案例——手持三維掃描儀在車廠造型部門的應用

文字：[大][中][小] 手機頁面二維碼

2018/8/16 瀏覽次數：

一鍵分享

背景描述

汽車工業在中國發展迅猛，汽車也由奢侈品轉變成普通生活必需品，個人對汽車的需求逐漸發生變化，車廠為了激發消費者的購買欲，積極對汽車進行更新設計以便迎合客戶群。

大多數的情況是車廠對車身外形結構進行改變，內部零件變動不多。所以，可以說車身設計是整車的靈魂。

在汽車廠造型部門，制作油泥模型是設計過程中非常重要的一個環節，通常一款車型的油泥模型從設計師的概念到最終完成需要幾個月之久，被稱為精雕細琢的藝術品。

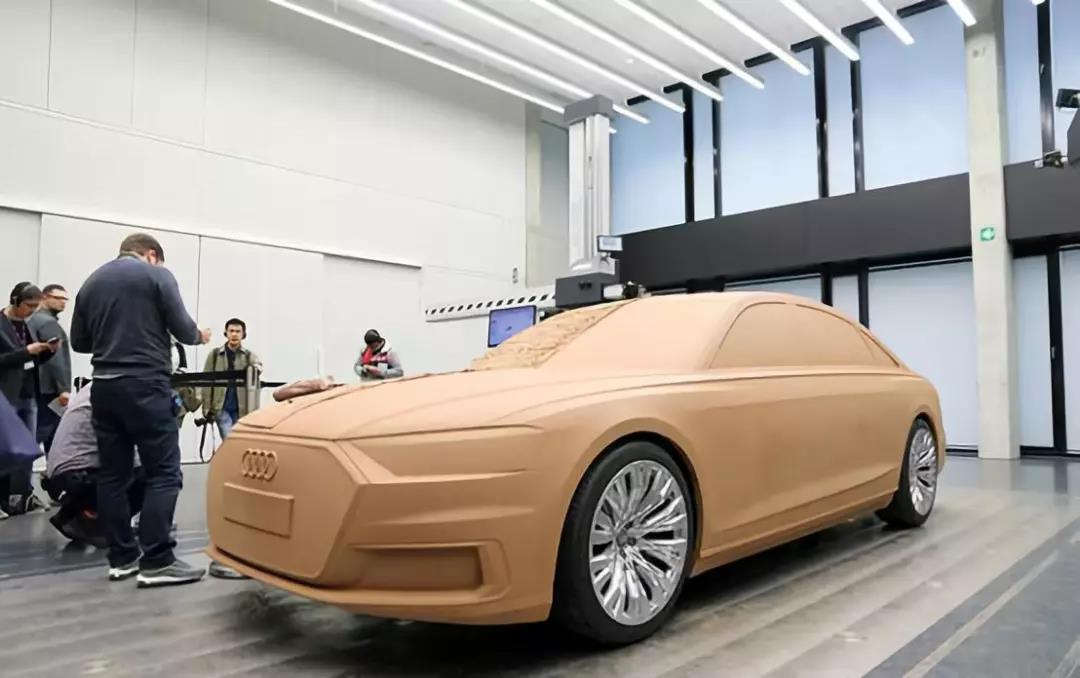

而汽車油泥模型，是傳統車身設計中用油泥雕塑的汽車車身模型，用來表達汽車造型的實際效果，作為汽車設計方案的載體。

(客戶數據保密不便展示，上圖選自網絡)

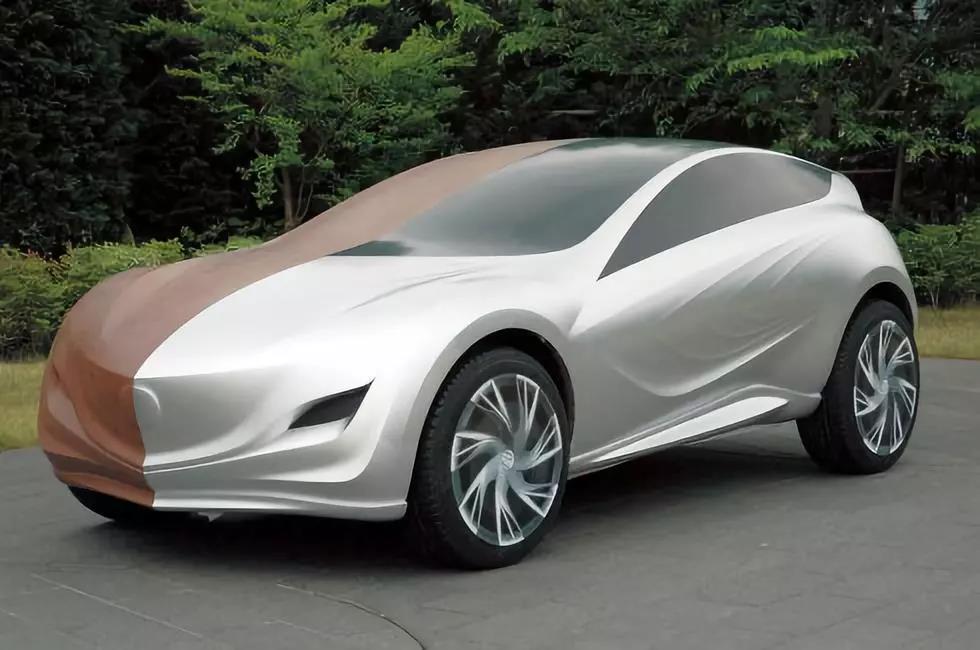

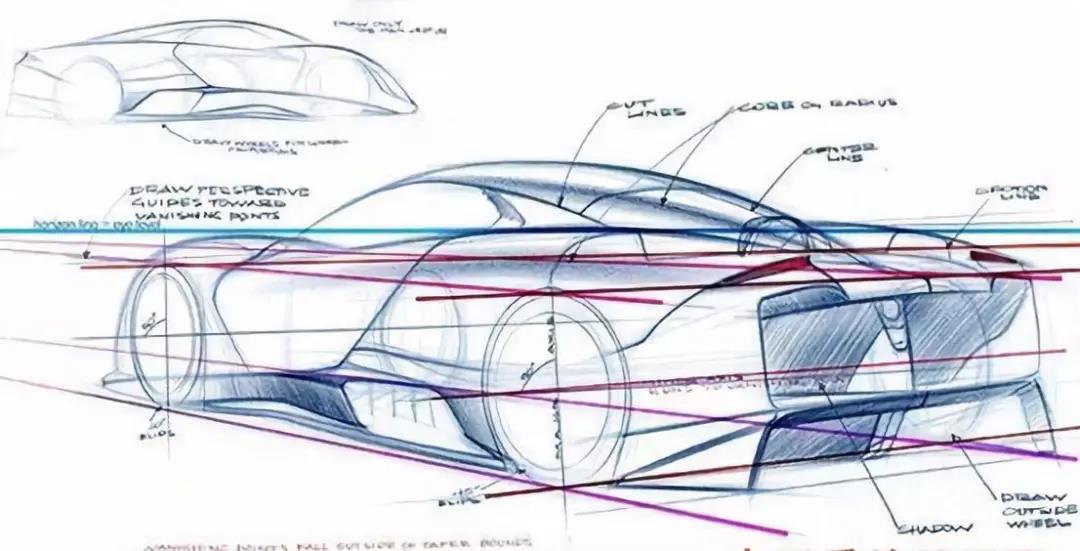

設計師會在手工制作好油泥模型之后再進行逆向設計，并進一步修改。

(客戶數據保密不便展示，上圖選自網絡)

三維掃描儀在這個過程中的應用點主要有兩個：

1. 掃描制作好的整車油泥模型，生成三角網格模型，作為逆向設計的參考。

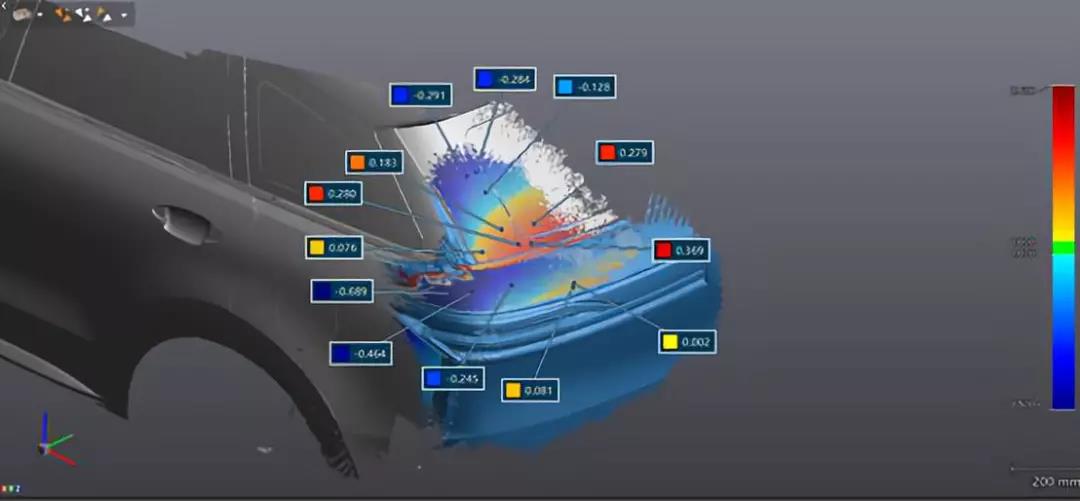

2. 逆向設計好的數模一般仍需多次修改或局部調整，對應的油泥模型也需用刮刀手工修改，修改后再對該處油泥進行局部掃描，并與數模進行比對，以檢測局部修改調整的變化量，并保證兩者統一。這個過程中修改和掃描會進行很多次，直至設計方案符合要求。

(客戶數據保密不便展示，上圖選自網絡)

手持三維掃描儀的優勢

Creaform便攜式激光掃描儀掃描快，通常掃描油泥模型局部只需幾分鐘。而對整車油泥模型外部的掃描，半個多小時即可完成。大大提高了造型部門的工作效率。

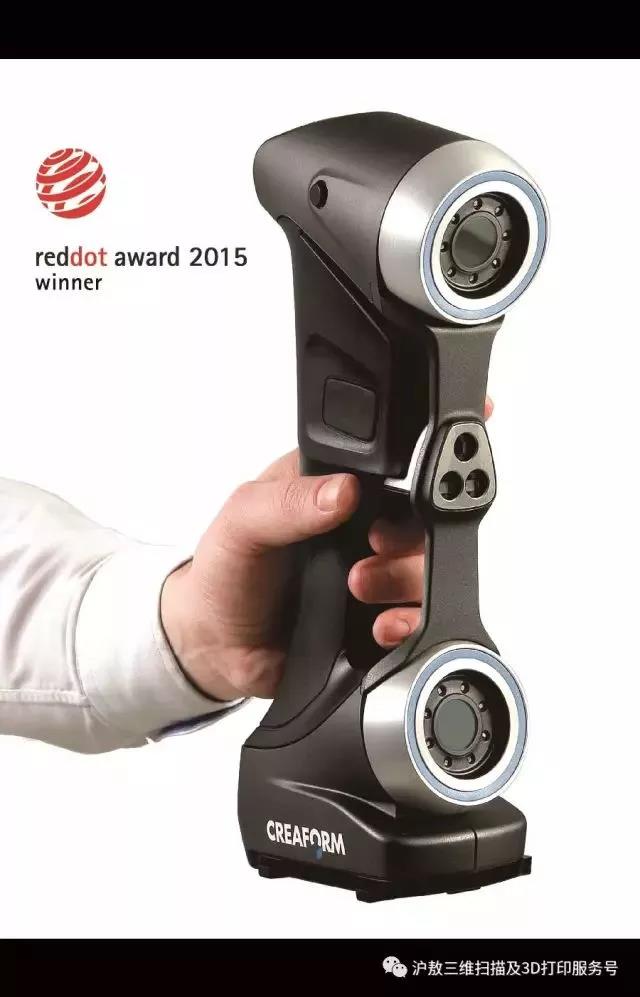

HANDYSCAN 3D

便攜式手持三維激光掃描儀

工業領域很為便攜、

掃描速度很快

表面材質要求很低的

高精度工業級三維掃描儀

HANDYSCAN 簡介

HANDYSCAN 3D便攜式手持三維激光掃描儀是加拿大CREAFORM(形創）公司推出的新一代工業級三維掃描儀，是全球技術數一數二的手持三維掃描儀。該三維掃描儀在原有經典產品的基礎上，經過了全新的設計，現在掃描速度更快、精度更高、便攜性更好。已經廣泛的應用于工業領域的逆向工程和質量檢測，同時文物、古建等對分辨率要求高的非工業行業也有很大的需求。

結語

三維掃描是現代設計領域中一種十分有效的工具，它將快速實現對物體的復制。

本案例中我們使用Creaform Handyscan手持三維掃描儀，可以獲得精確的外形尺寸數據，這樣大大幫助車廠設計人員提高了產品設計的成功率，縮短設計周期，降低成本減少風險，提高質量，從而增強企業競爭力。

在當今競爭激烈的時代，科學技術和先進制造工業的不斷發展，三維掃描儀在造型方面的應用，可以幫助原設計實現再設計，激發人們的創造性思維，對現代設計有著重要的意義。

“

上海滬敖信息科技有限公司是一家致力于三維掃描領域，提供專業級行業解決方案的技術型企業，掃描范圍具有多尺度、大跨度的特點，擅于將不同空間尺度，使用不同三維掃描設備獲取的數據融合成整體，為客戶提供完整的解決方案。

公司主要銷售CREAFORM（形創）手持三維掃描儀及三維軟件、FARO(法如)地面三維激光掃描儀，以及POLYWORKS、GEOMAGIC（杰魔）、Pointsense等三維軟件。

公司業務涉及軟硬件產品銷售和三維掃描、逆向、質量檢測、培訓等技術服務。
