經過四天的激烈角逐，2021年8月28日，由山東省消防救援總隊主辦的火災調查、新聞宣傳崗位實戰大比拼在日照圓滿收官。

本次大比武，山東省消防救援總隊首次采用真實場景還原火災現場，以火災調查為宣傳比武素材進行全流程實裝實戰聯合大比武，作為全省消防救援隊伍全員崗位大練兵活動的重要組成部分，此次比武標志著山東省火災調查、新聞宣傳工作正在從傳統型向現代型轉變、從經驗型向科技型轉變。

滬敖十分自豪，能為這樣的盛會出一份力。

流程02

Project Flow

2-1 外業掃描

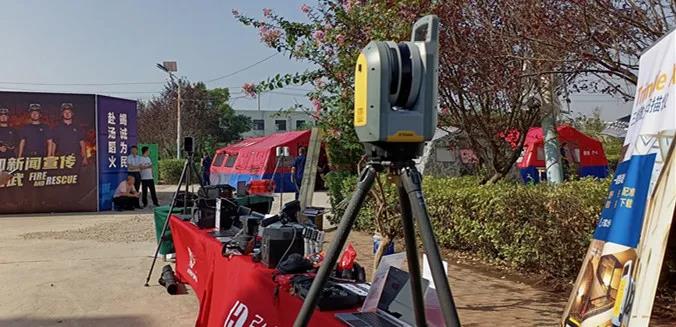

首先，現場調查人員使用地面三維激光掃描儀在現場360°的掃描完成點云采集任務。

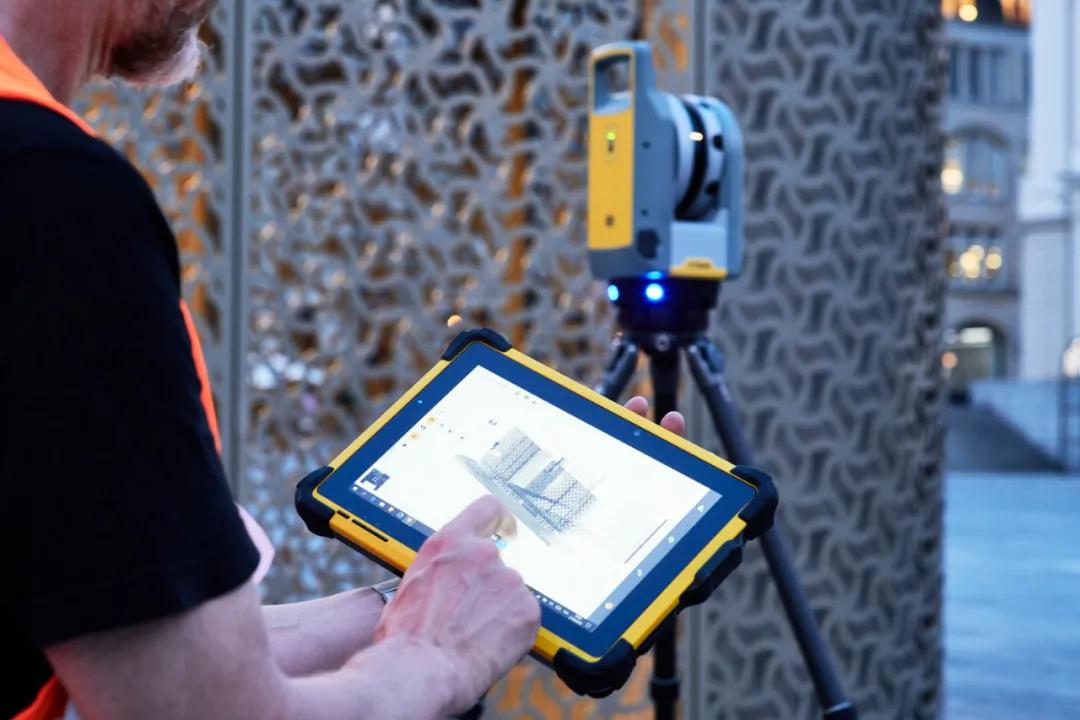

使用Trimble X7對火災災后現場進行掃描，結合平板現場精細化配準，無需人工干預，完成后即可導出點云。

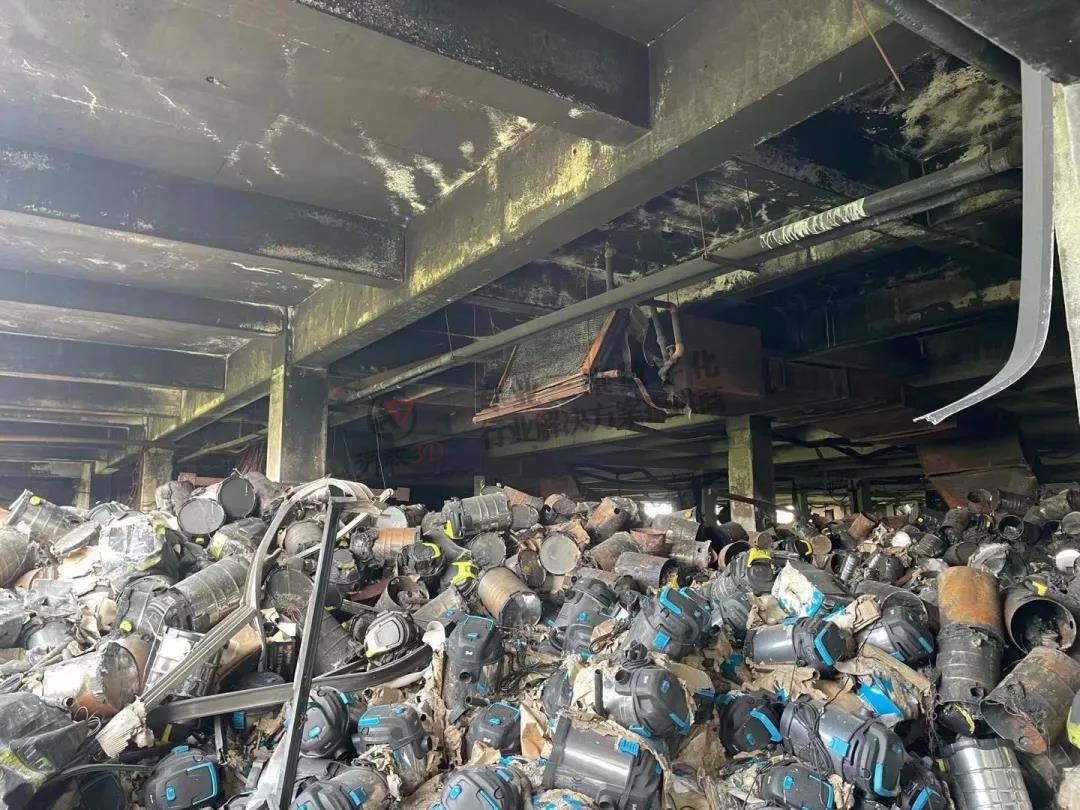

上圖為災后現場示意用途

非本次大比武現場圖

歡迎您點擊大圖查看滬小敖對X7的測評報告

火災現場的形成具有突發性，現場周邊的自然條件或者是人為條件的影響容易對現場造成破壞，而現場一旦遭到破壞便很難還原，會很大影響后續的勘察取證工作。

所以勘查人員到達現場后，第一步就要對火災現場進行全方位的、精準的勘測，對于重要物證進行記錄，盡可能保證保證現場數據的完整性和全面性，為后續的分析工作提供重要的數據支撐。

借助Trimble X7激光三維掃描儀，我們可以第一時間進入現場，通過三維掃描的方式獲取精準的三維點云數據，將真實火災現場完整的記錄保存下來，避免了因現場被破壞而影響火災原因的評估，同時在撤離案發現場后，技術人員可以隨時在計算機中對掃描數據進行測量、分析，以提取重要信息，例如火災痕跡、火災現場圖等。三維掃描這種新技術的加入，不僅有力推動了火災調查進度的準確性，還使得調查效率得到有效提高。

2-2

建模并完成火災動畫

以前，火災事故調查往往依靠火災調查人員的經驗來認定，通常缺少相應的技術驗證。

將三維激光掃描應用于火災事故現場調查有現實意義，可以提高火災事故調查工作的科學性和準確性，減少各方的爭議。

在這次大比武中，現場調查人員根據現場點云數據，在相關軟件里創建1比1現場模型，之后，再在場景中創建體素框，在素框中增加對應起火點的發射源，調整對應參數，然后渲染出圖。從而完成整個火災起火動畫。

上述視頻為賽前滬敖攻城獅演示內容

從而真實揭示火災的起火點，演示火災燃燒過程。

項目總結

03

火災調查和新聞宣傳工作一直是社會面火災防控的兩項重要基礎工作，關乎法律公平公正，關乎消防工作全局，更關乎人民群眾切身利益。

查明火災原因，是厘清火災責任、貫徹“兩個至上”的重要載體，也是防范化解火災風險的重要手段。

火災多種多樣，不同類型的事故呈現出來的狀態也不一樣。專業人員在火災現場的調查和證據能夠確定火災的責任和原因，因此其調查結果的正確性、合理性、權威性，往往會成為爭議的熱點。

而火災事故調查存在較大難度，一方面是火災現場通常會因猛烈燃燒和滅火救援遭受破壞，另一方面是現代建筑結構的復雜性、建筑材料和裝修裝飾材料的多樣性給火災原因認定帶來了不小的挑戰。

使用Trimble X7三維激光掃描儀，在火災現場中具有如下的功能

1、精準的三維點云數據，可以對相關的證據資料進行真實的保存，相關技術人員可以反復查看準確的第一現場數據，為分析、留檔提供便利。

2、火災現場真實三維圖，可以在后續工作中利用相關軟件進一步作出清晰、準確、真實的火災現場圖，還可以對火災前后的房屋建筑情況進行全面的構建，為分析提供基礎數據，從而得出更加客觀科學的相關調查分析報告。

3、訓練作用

可以將本次火災的三維數據作為之后虛擬現實的基礎數據之一，創造出基于真實的火災情境，以此來為消防員積累救援經驗，消防人員還可以通過訓練增強自我保護意識，從而更好地開展消防救援工作。

如果您想詳細了解Trimble X7 性能歡迎您點擊上圖查看

任何測量設備都需要使用前進行調平，調平精度直接決定了數據質量。儀器的傾斜會使得掃描數據整體傾斜，距離掃描儀中心越遠的地方，因傾斜產生的偏差就會越大，如儀器傾斜三分，80米處的誤差就會達到60毫米。而天寶X7具有自動整平系統，每次掃描開始自動整平，整平精度可達到3秒，完全達到了測繪等級，由此產生的80米處的誤差最大只有1毫米，是目前地面式掃描儀可達的最高水平。

Trimble X7黑科技：自動校準

所有測量設備都需要定期進行檢校，已達到確保儀器精度和保證測量數據可靠性的目的。

檢校維護一般需要返回原廠貨修理站，并且需要定期送至專業檢定機構進行檢定，檢定合格之后方可使用。

Trimble X7是世界上第一臺具備自我自動校準功能的地面式三維激光掃描儀。天寶的獨特設計可使其無需借助任何外部標靶就可以對角度和距離作精確校準。無需返廠，節省時間和金錢成本。

Trimble X7黑科技：實時高精度配準

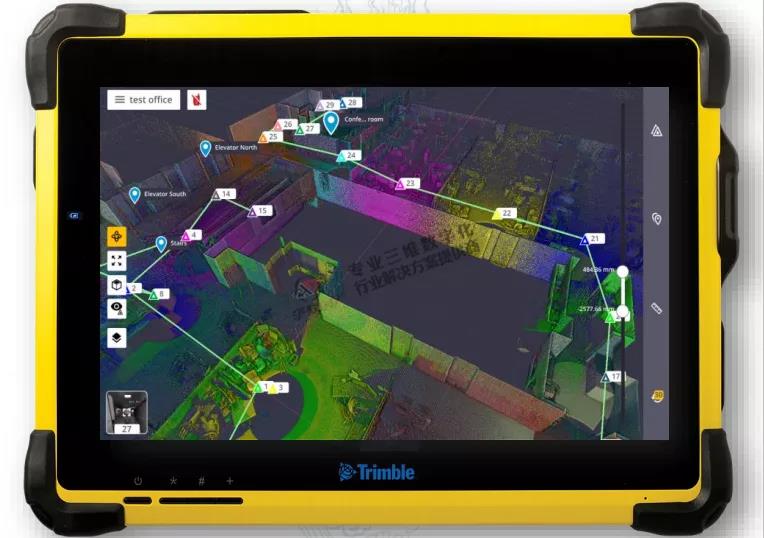

Trimble X7標配Trimble T100平板設備，通過WIFI6與天寶X7主機連接，可遠程對X7實現控制，所有掃描數據會在單站掃描結束后自動下載到平板并全自動精確配準，無需人工操作。真正實現了一次點擊就可得到數據的效果，使沒有專業背景的用戶也可輕松采集到精確的點云數據。

Trimble X7黑科技：激光指示

天寶將激光指示與掃描儀相結合。開啟激光指示功能后，在點云上點擊任意一點，X7會自動旋轉，激光指示會指向該位置。通過項目地理坐標轉關功能輸入該點的坐標，即可完成坐標系轉換。

Trimble X7黑科技總結：簡單、智能、專業

四項黑科技加持下的Trimble X7可以在兩分半時間內，即可一鍵完成校準、整平、拍照、下載和配準。

滬敖3D是一家致力于三維數字化行業解決方案的技術型企業，擁有豐富的三維項目經驗，公司以行業應用為出發點，為客戶提供三維數字化采集、三維數據處理、三維數據管理等一系列應用服務。

滬敖3D擁有結構光拍照式三維掃描儀、手持三維掃描儀（大小空間）、地面三維激光掃描儀、無人機傾斜攝影測量、3D打印等多種技術手段，從幾厘米到幾百米的物體或三維空間，從幾個微米到幾個厘米的精度，滬敖均可提供涵蓋軟硬件產品和項目服務的完整解決方案。

滬敖3D目前主要服務于制造業（汽車、航空航天、船舶、模具、鑄造以及各種機械）、建筑業（建筑設計、施工、裝修等）、文化遺產（博物館、古建筑、考古等）、數字化工廠、警用公共安全、影視制作、教育等行業。提供質量檢測、三維建模、逆向工程、數字存檔、GD/T分析、有限元分析、虛擬安裝、干涉分析、工程測繪、形變監測、3D打印等技術方案。
