TBC還是TRW？三維掃描工作流程功能大對比 [下篇]

在上一期的推送中，

我們從數據導入格式、用戶界面、渲染和圖像處理、配準與地理參考、分類與分割、檢測功能、專業解決方案等多個維度對 Trimble Business Center (以下簡稱TBC)和 Trimble RealWorks (以下簡稱TRW) 的三維掃描工作流進行了對比。

還沒有看到這篇文章的小伙伴請點這里：

TBC還是TRW？三維掃描工作流程功能大對比 [上篇]

今天，由小甜寶繼續為大家從CAD可交付成果、模型可交付成果、測量可交付成果以及協作與共享等方面對比TBC和TRW中的掃描功能，并幫助大家通過了解兩者的差異和優勢，來選擇購買正確的內業軟件。

*此詳細軟件功能對比分為上下兩篇，評估軟件功能針對的版本為TBC v5.30 和 TRW v11.2

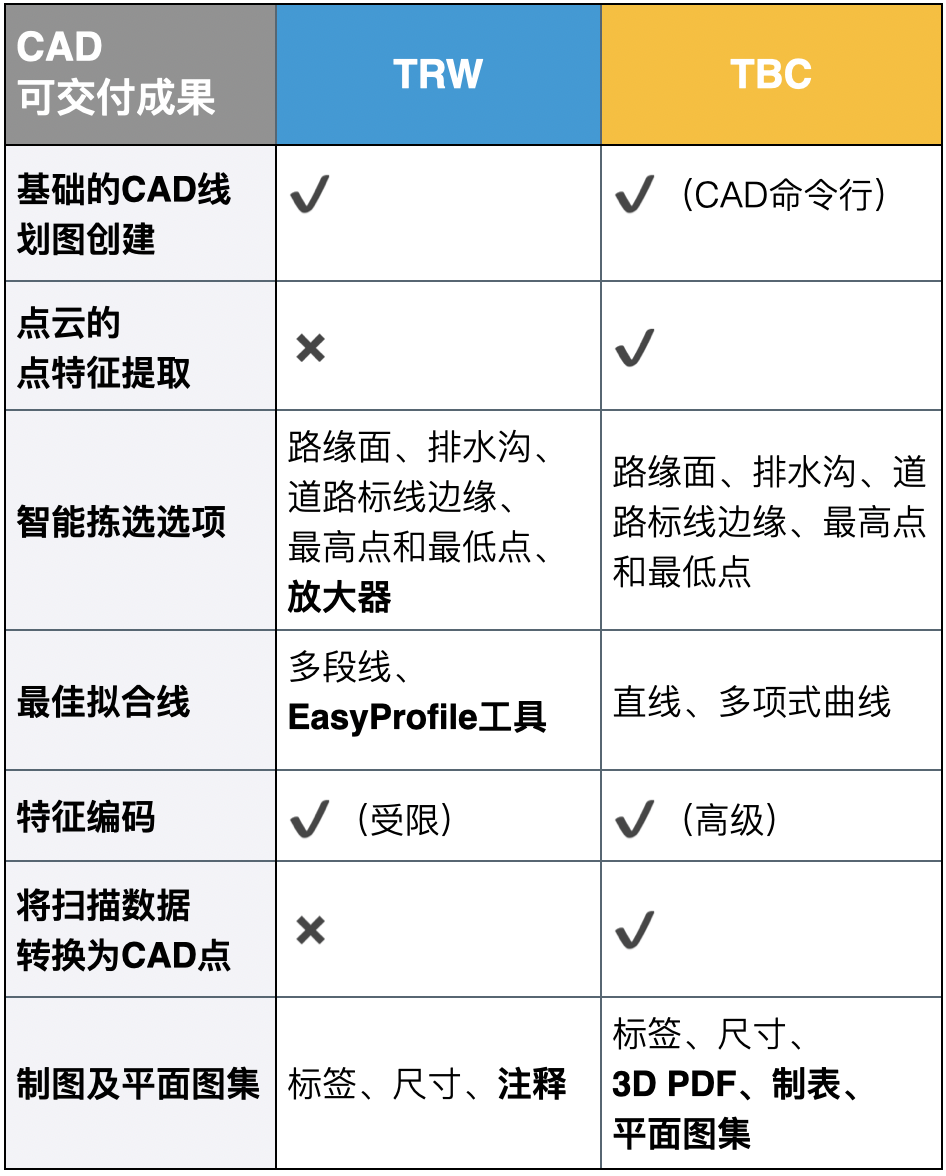

CAD可交付成果

• TRW和TBC都允許用戶創建2D/3D線條，例如折線、弧、圓和多邊形。TBC有用于生產級CAD繪圖的CAD命令行。
• TBC提供了自動提取樹木、路燈桿和標志桿的工具。它可以提取3D位置和某些屬性(樹干直徑、高度、寬度)，將掃描數據轉換為可用信息以提高生產率。
• TRW和TBC都提供了智能選擇選項，方便從點云數據中提取特征。TBC提供用戶校驗過程，而TRW自動匹配數據。TRW的最高點和最低點特性使用了一個可定制的拾取窗口。TRW還提供了以生產為基礎的放大器模式，允許用戶快速放大和縮小挑選區域，從而方便繪圖和建模。
• 這兩款軟件都提供了從點云切片中提取線條的工具。TRW可以創建多段線，可以應用到建筑平面圖提取或者通道橫截面提取。TBC可以創建直線和多項式曲線，可以應用到包括在切面視圖中的電力線提取和行駛邊坡提取。TRW中的EasyProfile 工具允許用戶選擇一個模板形狀，如路肩或排水溝，并自動繪制線條與模板匹配的點云。
• TRW支持使用特征碼創建點，但不能使用特征碼來創建線條、分配符號或附加屬性。TBC對于完整的特性編碼工作流是一個更好的選擇。
• TBC允許用戶從點云創建CAD點，并可以單獨處理CAD點將其轉換為具有點名、特征代碼和屬性的點。
• 這兩款軟件都提供了用測量值標記對象的工具。TBC提供了更多的標簽和文本樣式以及創建表格并動態鏈接到數據的能力。TBC還支持在工作表視圖中繪制對象，創建2D打印和3D pdf。而TRW則提供了向點云、表面和CAD對象添加注釋的能力。注釋信息框可以包括名稱、描述和圖像，并且可以在屏幕上移動以方便查看。

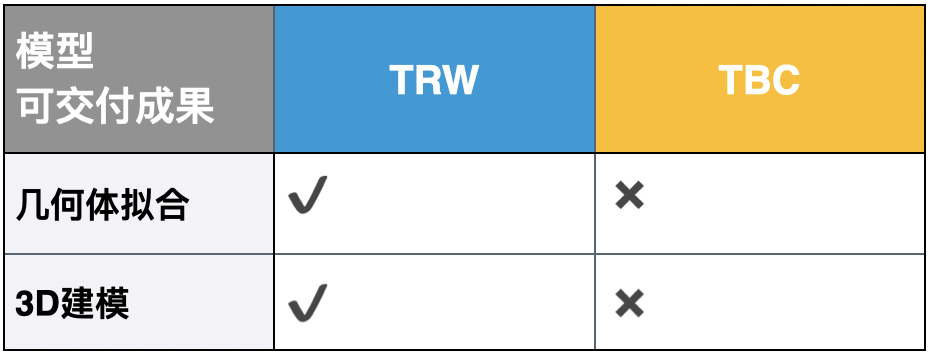

模型可交付成果

• TRW提供了自動擬合工具，可以從選定的點云快速創建2D/3D幾何形狀。擬合類型包括球面、圓柱、垂直圓柱、平面和水平平面。

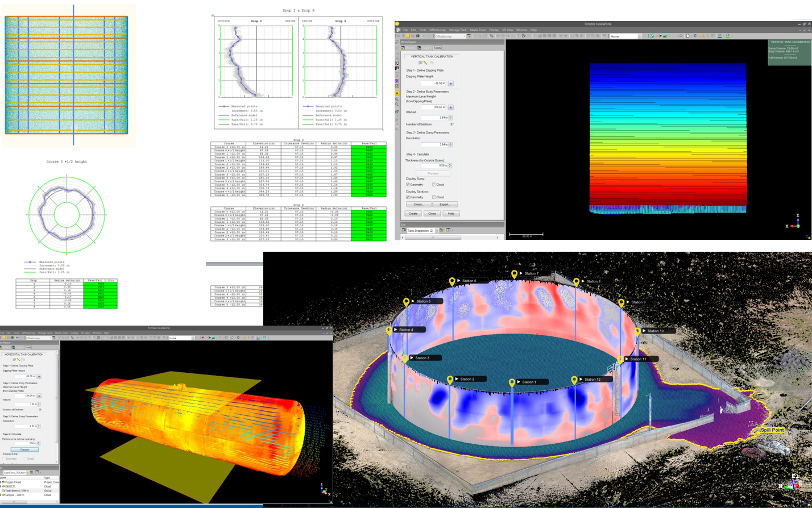

• TRW允許基本和復雜幾何圖形的建模，例如(半)自動提取氣罐、管道和鋼梁。

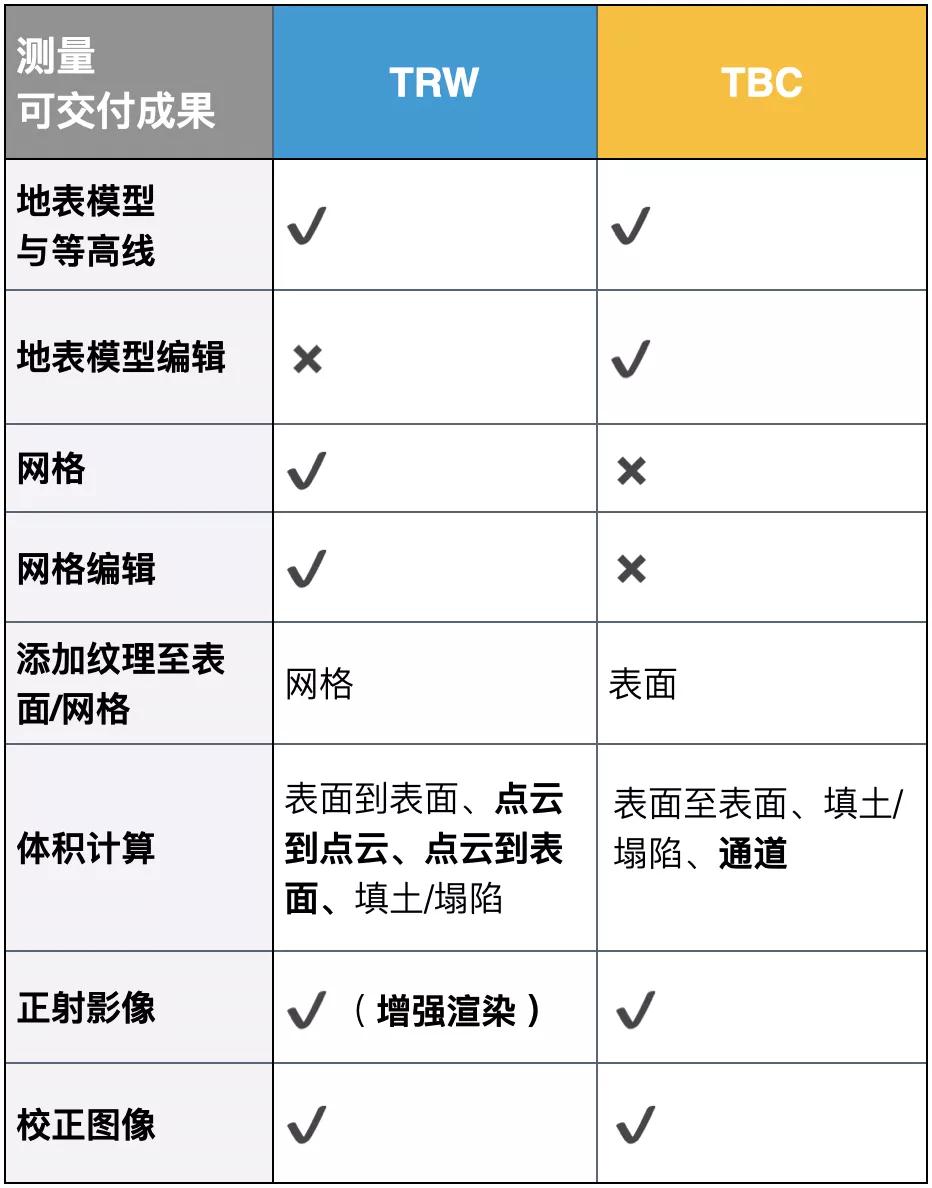

測量可交付成果

TRW和TBC可交互的使用網格和表面這兩個術語。例如，TBC中的一個表面，無論是地形的、投影的或徑向的表面都相當于TRW中的一個網格。

• TRW和TBC均可產生表面和輪廓線。除了2.5D三角地形表面，TBC和TRW還可以創建相對于用戶定義平面的投影或徑向表面。
• TBC允許用戶合并表面，創建高程網格，創建表面相交幾何，應用材質屬性，編輯表面要素和頂點。
• TRW允許用戶使用投影和基于非投影的方法(使用頂點、邊和面)創建網格。
• TRW允許用戶刪除網格頂點，填充洞孔，平滑離群點。此外，用戶還可以在TRW中移動網格。
• TBC允許用戶將CAD線條和圖像疊加在表面之上，以提供更好的紋理以達到可視化的目的。在TRW中網格可以用站點或外部圖像進行紋理化。
• TRW和TBC均可計算體積。兩者都提供涉及表面的精確體積計算，包括定制的基于Microsoft word的報告。
• 這兩款軟件均能通過從一個站點的角度投影點云來創建點云的正射影像。
• 這兩款軟件均能從基于站點的圖像中生成校正圖像。

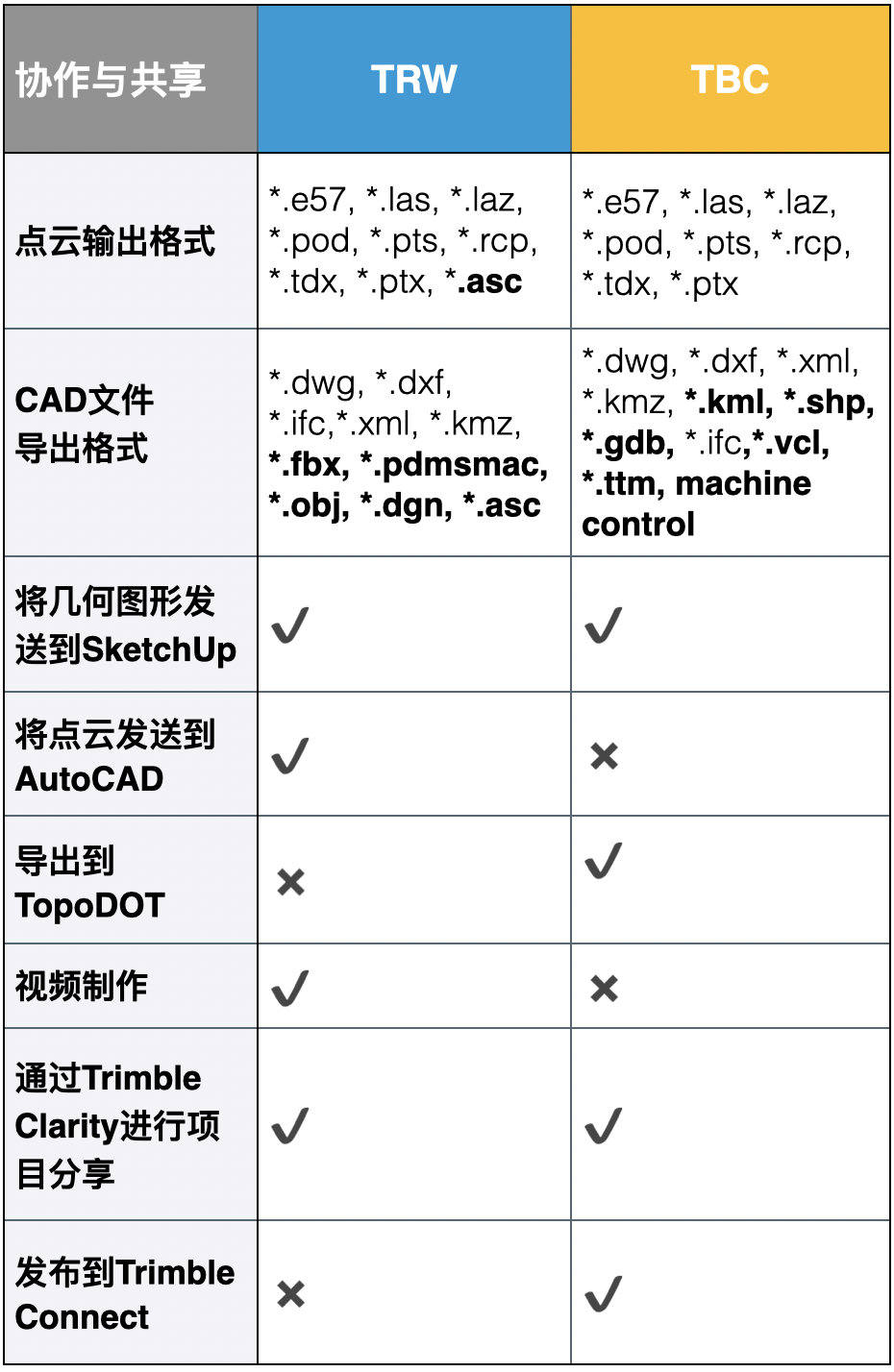

協作與共享

• 這兩款軟件都支持行業標準導出格式，可以將用戶數據導出到所需的第三方軟件。
• 這兩款軟件都支持向第三方CAD應用程序的行業標準輸出。TRW支持導出幾何圖形DGN格式的Microstation用戶。TBC則支持將對象導出為通用GIS格式和機床控制系統格式。
• TRW允許用戶將項目的幾何圖形實時同步到SketchUp。TBC支持將幾何圖形導出到SketchUp中，但它不是實時的。SketchUp中Trimble Scan Essentials點云擴展功能可以直接打開Trimble RealWorks的項目，不需要額外導出。
• TRW允許用戶將點云實時同步到一個打開的AutoCAD項目中。TBC也可以將點云導出到AutoCAD，但不是實時的。
•  TBC包含了一個點云和基于站點的圖像導出功能，可以無縫地集成到Bentley Microstation的TopoDOT插件中。
• TRW內嵌了一個視頻制作工具，可以生成瀏覽視頻幫助客戶生動地進行項目可視化。
• TBC支持用戶將數據(點云、站點圖像、CAD對象)直接發布到基于云的Clarity平臺上。數據將自動地完成地理參考轉換，并隨時可以查看。來自TRW的數據也可以直接上傳到Clarity。
• TBC允許用戶將項目和相關文件發布到Trimble Connect中。

TBC與TRW各自在掃描工作流中的獨特特性

Trimble Business Center

對于擁有多種測量儀器設備(如GNSS和全站儀以及激光掃描儀)的用戶來說，TBC是一個理想的數據處理中心。通過TBC，用戶可以輕松管理多種傳感器的數據， 包括Trimble 以外其他廠商的硬件設備。

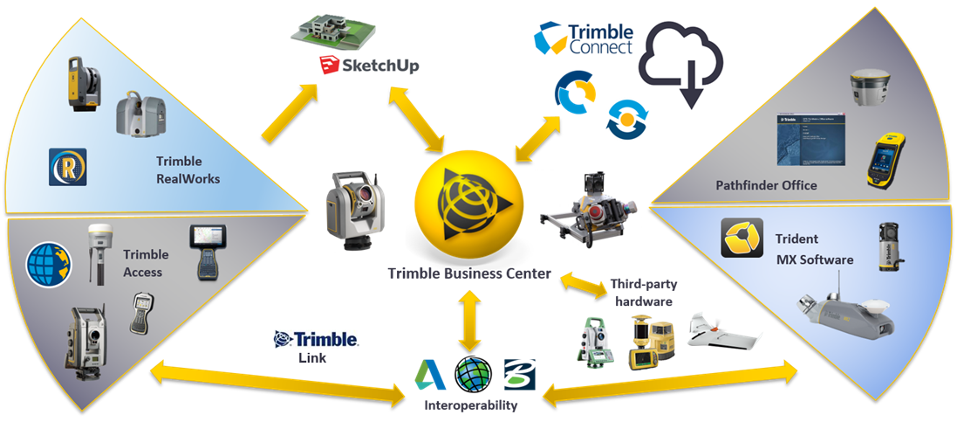

TBC對多種傳感器的支持

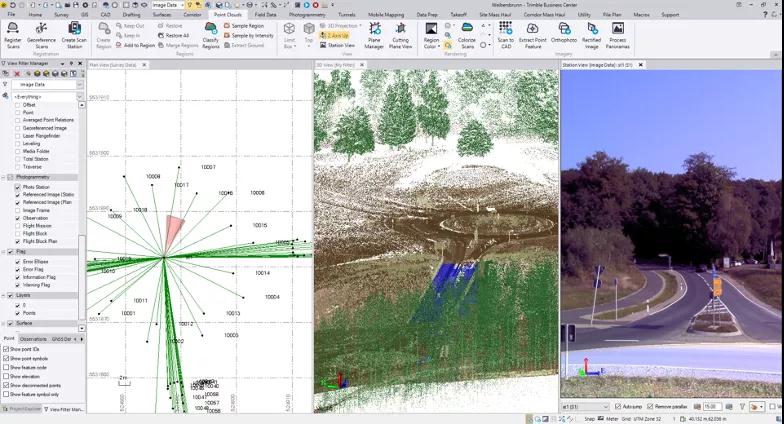

TBC中不同格式的數據與視圖

TBC提供了一個大地測量環境讓所有數據都可以在已知投影或本地坐標系統中進行地理定位和校準。當數據在大地測量參考系統(如US State Plane或UTM)或本地站點(如建筑站點)中處理時，TBC是一個非常好的工具。

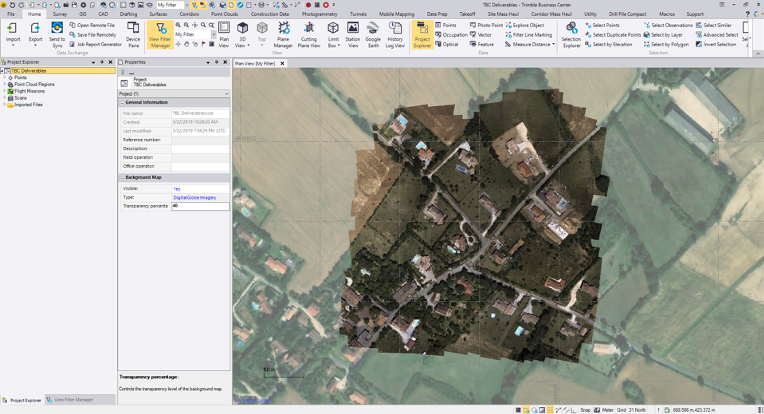

無人機點云數據疊加數字底圖

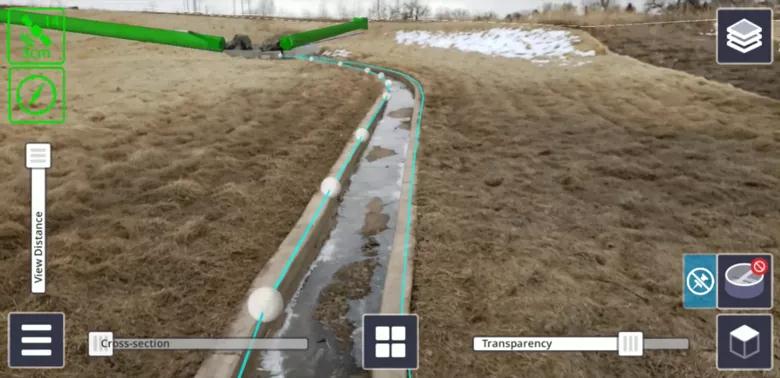

TBC處理的測量數據以及地理參考信息發布到Trimble SiteVision中

除了幾何圖形之外，TBC還提供了用于對象屬性、標簽、繪圖和圖表的增強工具。當屬性、層、符號與用戶端幾何圖形都需要協同處理時，TBC的優勢就體現出來了。

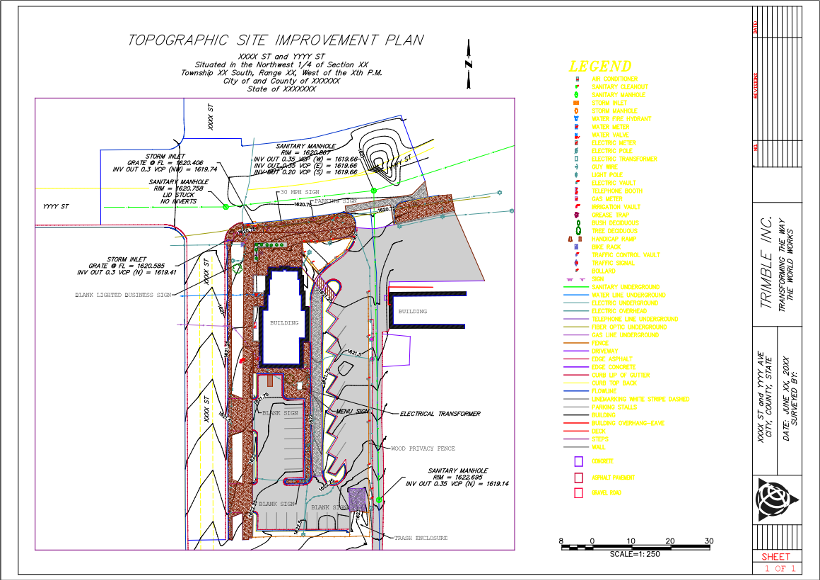

通過掃描數據提取地物特征并標注

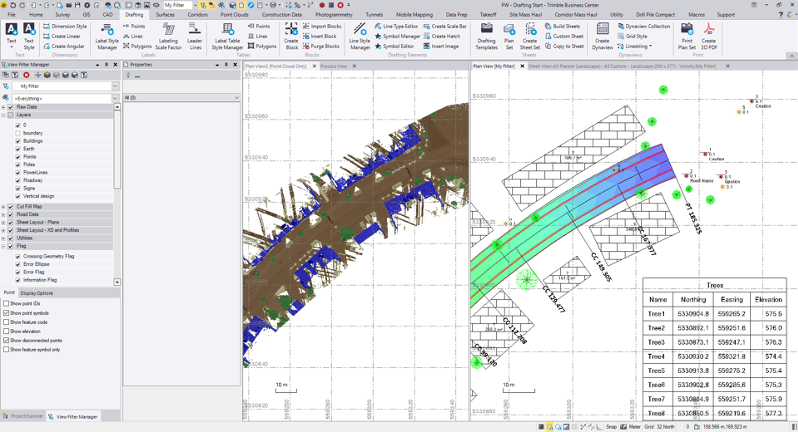

在工作表視圖中表現掃描數據集的特性

Trimble RealWorks

Trimble RealWorks是為點云數據處理和分析而設計的專業軟件。它為幾乎任意來源或格式的點云提供了配準、分析、建模、檢測成果交付等一整套解決方案。

TRW是一款業內先進的配準工具，可以實現基于目標或者無目標的自動化配準，這使得用戶可以充滿信心地將多站項目點云快速精準地拼接在一起。

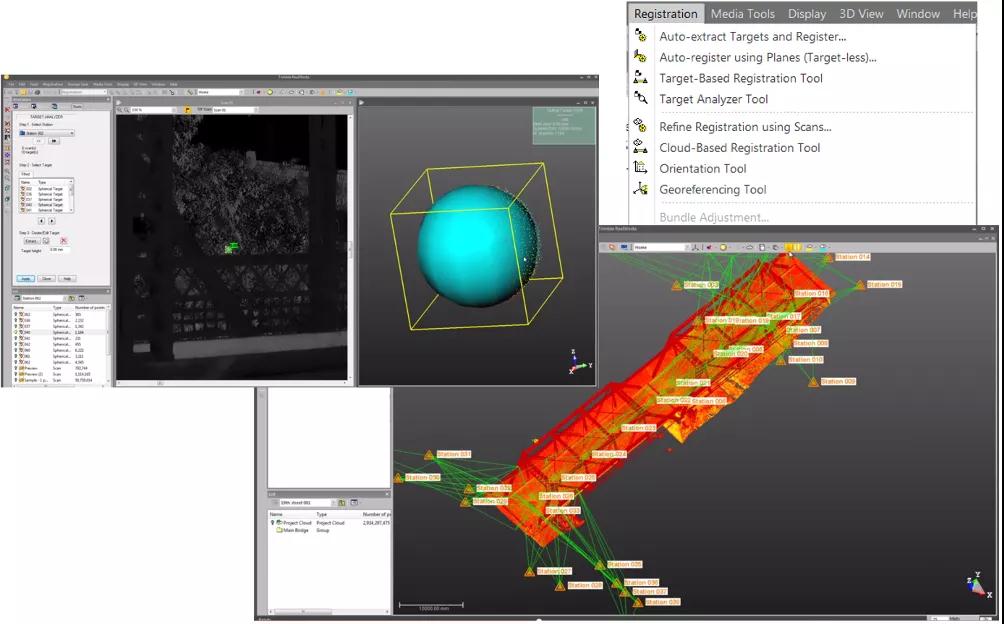

TRW中的點云配準界面

TRW中用于創建和編輯網格表面的工具增加了分析場景和創建可交付成果的能力。

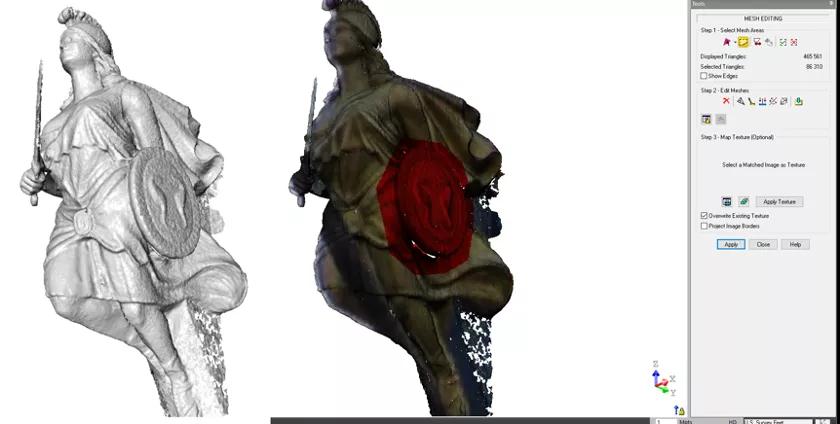

格模型創建與編輯

 TRW提供了一套完整的自動特征提取和建模的工具，專門用于對模型進行點云的擬合、準確性分析和編輯。

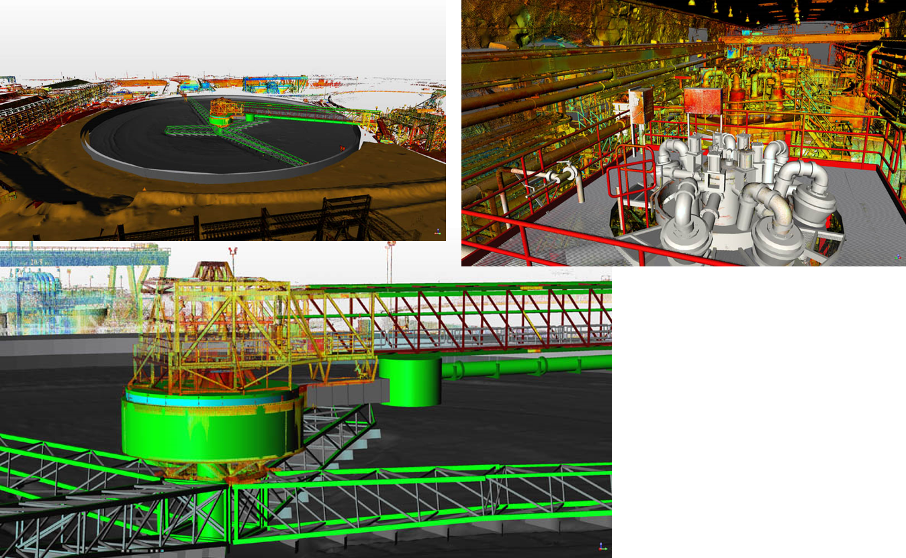

TRW中基于點云的管線和鋼結構建模

TRW提供了基于點云、網格和模型的動畫創建功能，實現三維世界沉浸式體驗。

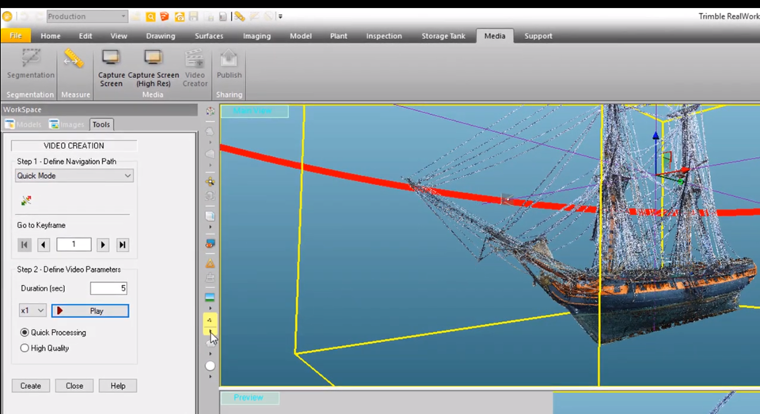

在TRW中創建漫游視頻的關鍵幀與路徑

TRW提供了一個基于2D和3D來分析和比較點云數據到表面的工具。這些工具支持隨時間變化的檢測和比較，或者竣工數據與設計數據的比較。

TRW中點云與表面的比較

通過容易理解的站點視圖和注解共享TRW項目數據

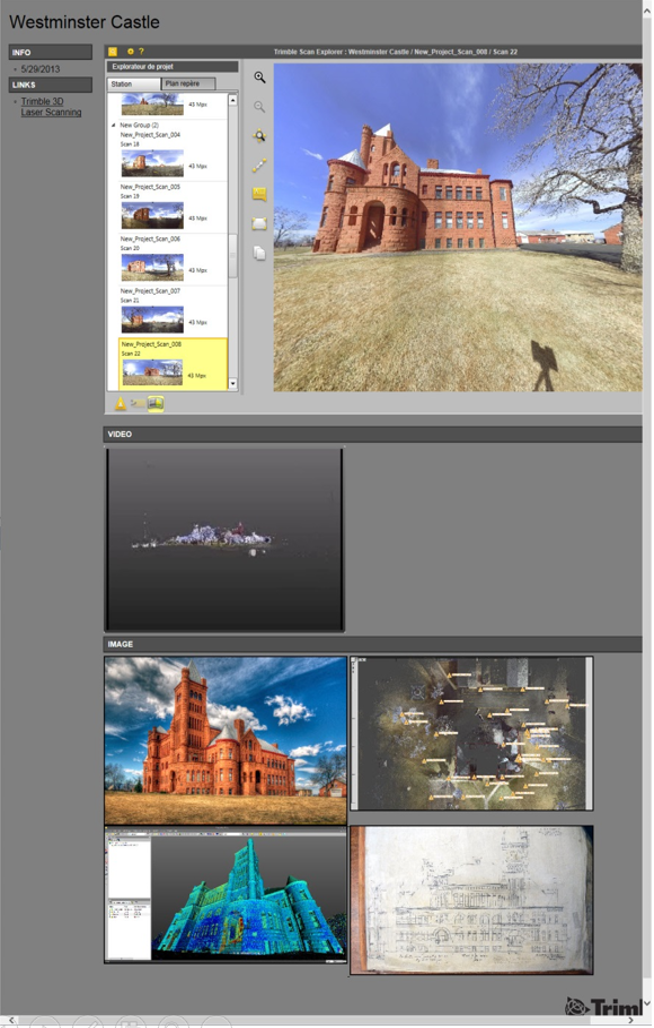

在TRW Viewer中共享點云與模型視圖
