【上海滬敖3D案例】三維掃描在空間坐標點確定方面的應用

文字：[大][中][小] 手機頁面二維碼

2022/3/7 瀏覽次數：

一鍵分享

項目背景

此前的案例分享中，我們的工業級手持激光三維掃描儀往往應用在尺寸對比檢測、逆向抄數中，今天的案例十分特殊，我們這次所需要的獲取精準的坐標點。

在現代化工業生產流水線上，工件的自動抓取是智能化生產的一個非常重要的環節。機械手的智能、精準、快速的抓取對于提高生產效率和自動化程度有著重要的意義。

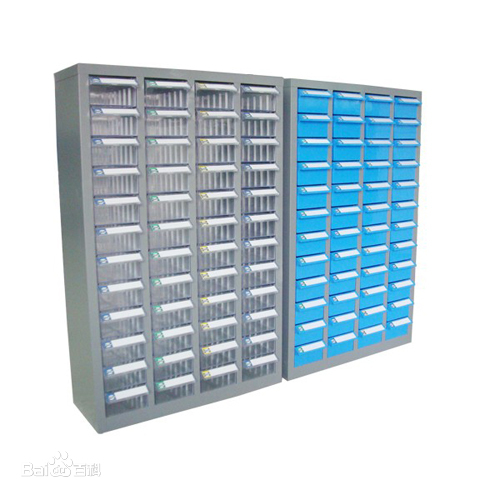

本案例中的客戶是為3C行業提供儲存柜的。柜中有多個排列組合的擋板，需要依靠機械手的自動的抓取來完成物品的存放。

圖片來源于網絡

客戶目前的難題在于：由于箱體在制造時涉及多個零件配合，且有可能存在變形的情況，會影響機械手的抓取成功率。

所以客戶需要測量柜體的精確實際狀態，計算出待抓取目標的空間坐標，方便準確配合機械手定位抓取，實現場景內的工件抓取。

傳統的測量方式：人工手動抓取機械手反向獲得坐標點，期間需要不斷地調試，周期長(調試200個模塊需要至少15天，期間還需要不斷重復調試)，數據記錄需要反復驗證，效率低。

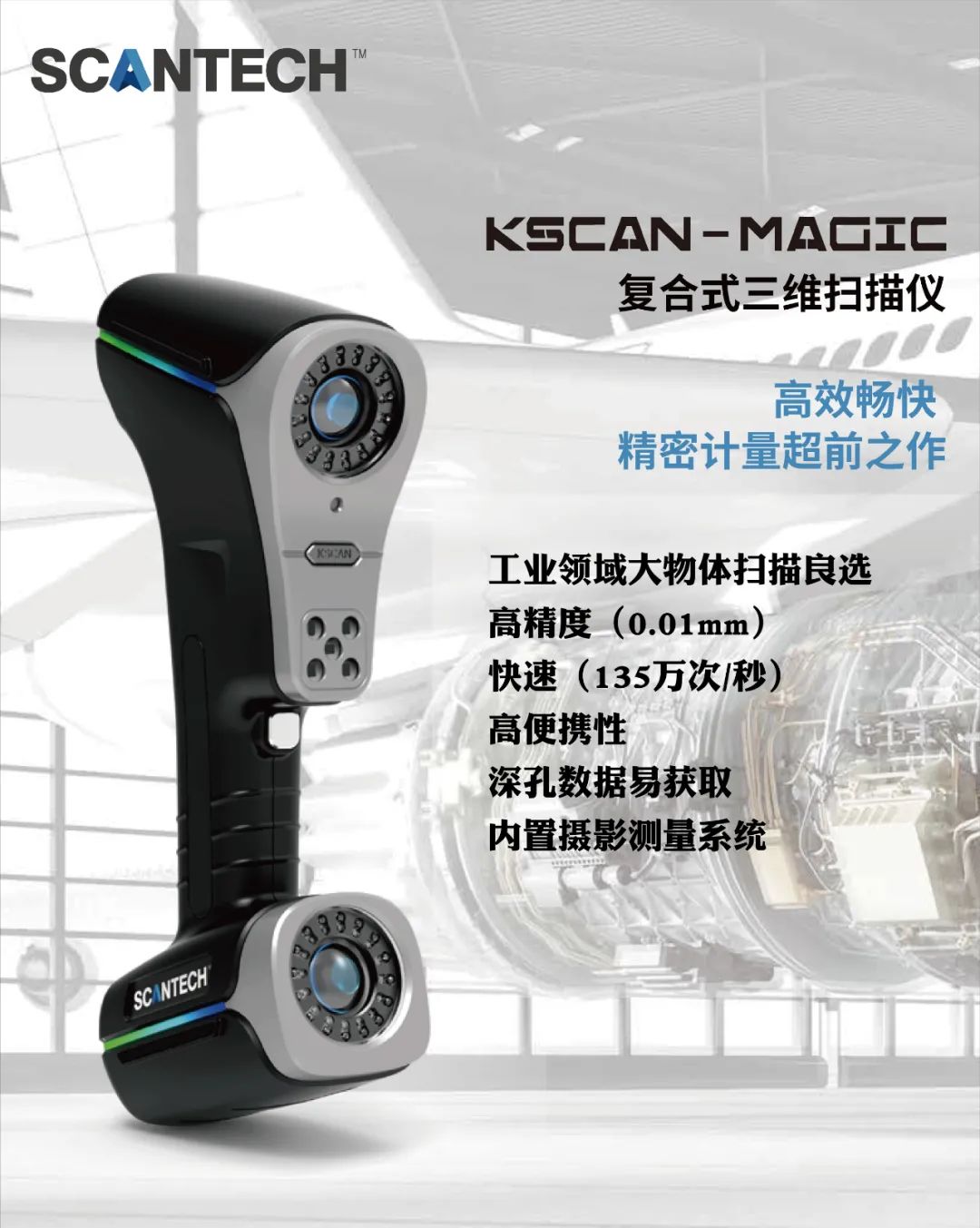

此次項目采用手持式激光掃描的方式，使用的設備是Kscan復合式三維掃描儀。KSCAN是具有紅外+藍色激光計量級復合式三維掃描儀，標配五種工作模式：紅外激光大面幅掃描，藍色激光交叉高速掃描，藍色激光平行精細掃描，單束藍色激光深孔掃描，內置全局攝影測量系統。

點擊圖片查看具體詳情

項目情況

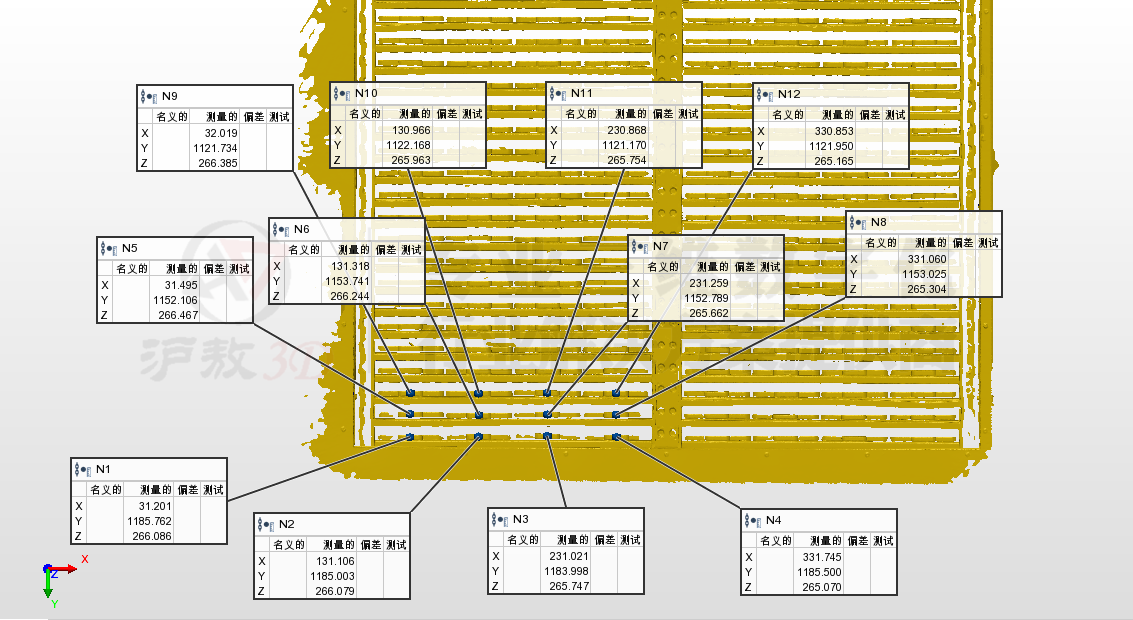

項目采用手持式激光掃描的方式，獲取整個箱體的三維數據，后期通過專業的測量軟件，測算出所需的坐標點。（實際從掃描到數據結果生成，只需要8小時，極大地節省了項目周期）。

最后將得到的目標物體的位姿信息傳送給機器人控制器，指令機械手到達指定位置對目標物體進行抓取。

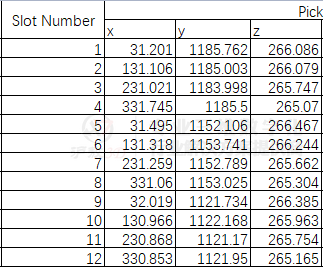

生成EXCEL數據表格，一鍵導入機械手數據庫，快速識別運行程序，為機械手提供了精準地坐標點。

三維掃描在本項目中的優勢分析

準確提供空間坐標，解決傳統測量行業的局限性。

生成數據表格，可數據存檔，在數據記錄上有追溯性。很好地解決了上下游數據互通的問題。

三維掃描技術實現了目標原形從三維實體到三維數據的直接轉化?成為后端技術基礎數據平臺或起點。從測量學的觀點看?非接觸式測量可真正實現“零接觸力測量”。這樣有效避免了高精度測量中測量力帶來的系統誤差和隨機誤差?而且可以方便地實現對軟質和超薄物體表面形狀的測量。三維掃描采集速度快?能夠在短時間內獲取大量的點云數據用于曲面擬合和三維建模?并可和理論模型比對進行誤差分析，大大節省了時間?也減少人為引入的誤差。在本案例中，三維掃描技術的加入，使得每個測點的空間定位很精確，增加測點數目很方便且不會顯著增加工作量，因此大大縮短了后續的調試和驗證時間，顯著提升了工作效率。

展望

隨著社會制造業水平的不斷提高和機器人技術的不斷革新，機器人在制造產業的發展起著越來越重要的作用，最近幾年，三維掃描、人工智能等技術的出現大大推動了機器人的在工業領域的發展。

機器人應用于工業制造不僅可以節省人力物力資源，而且還可以在某些工作環境下代替人力工作避免意外事故。

滬敖3D是一家致力于三維數字化行業解決方案的技術型企業，擁有豐富的三維項目經驗，公司以行業應用為出發點，為客戶提供三維數字化采集、三維數據處理、三維數據管理等一系列應用服務。

滬敖3D擁有結構光拍照式三維掃描儀、手持三維掃描儀（大小空間）、地面三維激光掃描儀、無人機傾斜攝影測量、3D打印等多種技術手段，從幾厘米到幾百米的物體或三維空間，從幾個微米到幾個厘米的精度，滬敖均可提供涵蓋軟硬件產品和項目服務的完整解決方案。

滬敖3D目前主要服務于制造業（汽車、航空航天、船舶、模具、鑄造以及各種機械）、建筑業（建筑設計、施工、裝修等）、文化遺產（博物館、古建筑、考古等）、數字化工廠、警用公共安全、影視制作、教育等行業。提供質量檢測、三維建模、逆向工程、數字存檔、GD/T分析、有限元分析、虛擬安裝、干涉分析、工程測繪、形變監測、3D打印等技術方案。
