挑戰

在高溫、狹窄的煉油廠中，準確測量結構復雜的受損管道和設備，以便設計、制造、安裝定制維修解決方案，從而盡快完成修復。

解決方案

Artec Leo, Artec Studio, Geomagic Design X, SOLIDWORKS

效果

現在可以進行亞毫米級精度的掃描，并和工程師云共享，用于定制需要維修的管道夾具。這套全新工作流程比手工測量快六倍，能確保設施正常運行，最大限度地降低意外停機時間，從而避免損失。

為什么選擇Artec3D

堅固耐用、結構小巧的Leo非常適合在狹窄的工廠中工作。Artec Studio讓處理過程無縫銜接。

正文

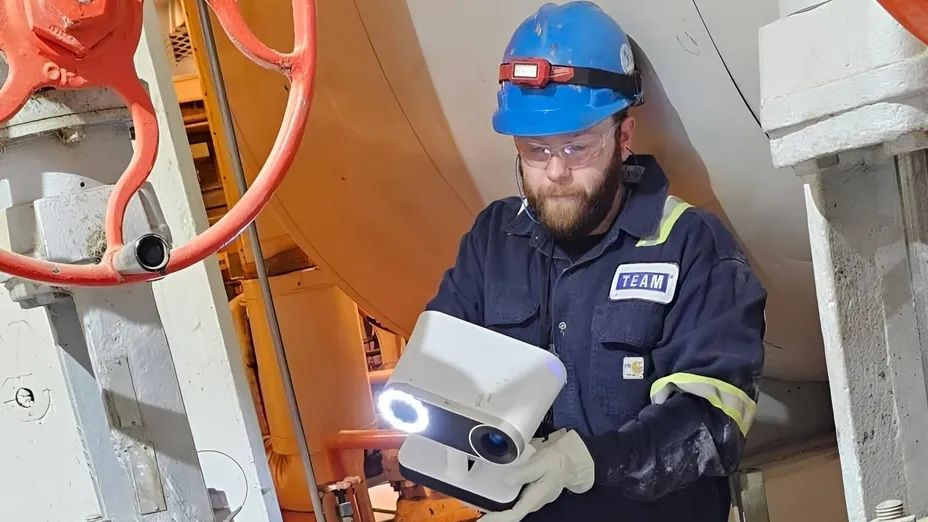

一位Team, Inc.的技術人員正在用Artec Leo為復雜的管道幾何進行數字化

大多數時候，這些管道不會引起人們注意，但我們的世界事實上被數百萬英里的管道覆蓋，將重要資源從工廠和煉油廠輸送至用戶身邊。只有當石油和天然氣網絡出現問題時，它們才會上新聞頭條，且通常會對運營商造成負面影響。

泄漏會引發環境問題，影響客戶信心，在某些情況下必須面臨計劃外停工。管道每天輸送的資源價值可能達到數百萬美元，事故的成本也極為高昂，因此，修復工作的時效性至關重要。

為了避免這些災難，管道運營商通常每2-3年進行一次維護。然而，在兩次檢查之間，管道容易因腐蝕、侵蝕或裂紋而受損。這時，他們就需要Team, Inc. 這樣的專業服務提供商。

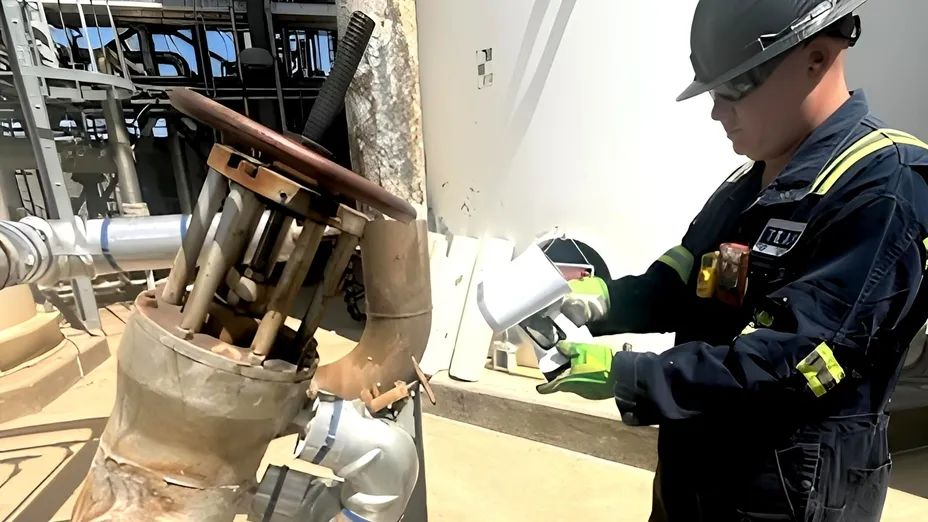

Team, Inc.某次為緊急現場維修而進行三維管道掃描工作

Team, Inc.的檢測和維修服務能幫助客戶查驗設備是否完整，進行預防性維護以及維修，以保證設備的正常運行。雖然行業內大多數公司仍然手工測量受損管道，但Team, Inc.采取了不同的方法Artec Leo，以前所未有的速度和精度測量并修復受損零件。

1、清除代價高昂的錯誤

Eliminate costly errors

盡管Team, Inc.總部位于德克薩斯州休斯頓，但他們在超過20個國家擁有業務，為從能源到航空航天等各種行業提供服務，真正成為了全球工程解決方案提供商。

但直到不久前，其在線維修服務仍依賴于卡尺測量。在線服務副總裁Adam Thistlethwaite認為，手工測量不僅耗時，而且風險極高。管道網絡通常角度復雜，難以用肉眼判斷，而手寫的尺寸再通過照片發送，很容易被誤讀。

維修零件的生產成本很高，使得制造錯誤零件的代價極其昂貴，但更重要的是，這些問題還會影響維修時間。這種風險促使Team, Inc.開始探尋工作流程的數字化。最初，他們的工程師嘗試使用基于標記點的有線三維掃描進行管道測量。但在煉油廠環境中放置和移除標記貼紙非常不便，且在某些情況下，熱暈效應會扭曲測量結果。

因此，他們聯系了位于美國的Artec金牌認證合作伙伴GoEngineer，公司為他們配備了Artec Leo。Team, Inc.的技術人員過去一直是手工測量，從未使用過三維掃描。但Artec Leo的“點擊即掃描”功能讓他們能夠快速掌握，僅經過幾小時的培訓，即可進入現場使用。

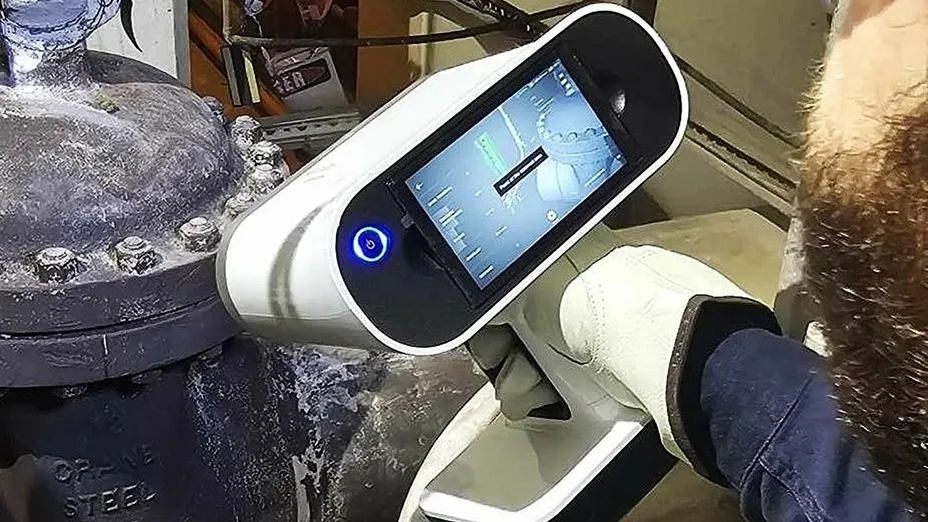

Artec Leo的內置顯示屏為Team, Inc.的技術人員提供實時反饋

Leo堅固、便攜、精準且極易使用，目前已完全融入公司工作流程，徹底打消了所有疑慮，實現了零失誤的堵漏夾定制。

“對于一些腐蝕的管道，你可能會認為它們旋轉了90°，但實際上是92°，”

Thistlethwaite解釋道。“如果我們強行安裝夾具，可能會導致管道破裂，引發安全問題。現在，如果角度不完是那么‘正好’，我們也可以用三維掃描發現這一點，并將其納入設計中，確保一次安裝到位。”

2、云端管道設計

Online piping

即便是很仔細的三維采集，Team, Inc.現在也能在一小時內為1平米（10平方英尺）的管道完成數字化。相較于過去5-6小時的手繪草圖來說，節省了大量時間。而這并不是唯一的進步。

其工程師首先在Artec Studio中捕捉并對齊數據。自動模式會選擇最適合的算法，將配準、對齊、采樣合并為一個步驟，從而簡化了流程。

“以前，我們會記下尺寸，拍下頁面照片，然后發送給工程師，在SOLIDWORKS中重建幾何。但這些繁瑣的工作造成了出錯的機會，造成了因質量低帶來的代價，”Thistlethwaite說。

為了修復、修改并將捕捉到的掃描數據轉換為SOLIDWORKS中的CAD實體，用于夾具設計，總部工程師使用Geomagic Design X軟件。這款軟件的高級逆向工程工具集非常適合快速迭代現有產品設計。即便如此，公司仍在尋求更快的方法來定制夾具。

“我們正在努力尋找新方法，提升軟件方面的熟練度，包括內部培訓，也包括合作伙伴GoEngineer的支持，”Thistlethwaite補充道。“特別是，我們正在研究新的方式，能以更高效的方式處理掃描，實現相同的效果。”

3、讓緊急維修速度更快

Make emergency repairs faster

現在，Team, Inc.在美國的所有技術人員都可以使用Leo，他們利用Leo在偏遠地點進行三維掃描，然后將數據發送到公司全球各地的設施。實時共享三維掃描，能讓他們在往往只有1-2天的期限內完成任務，還能讓他們做好采集設計的記錄，以便今后進行質保工作。

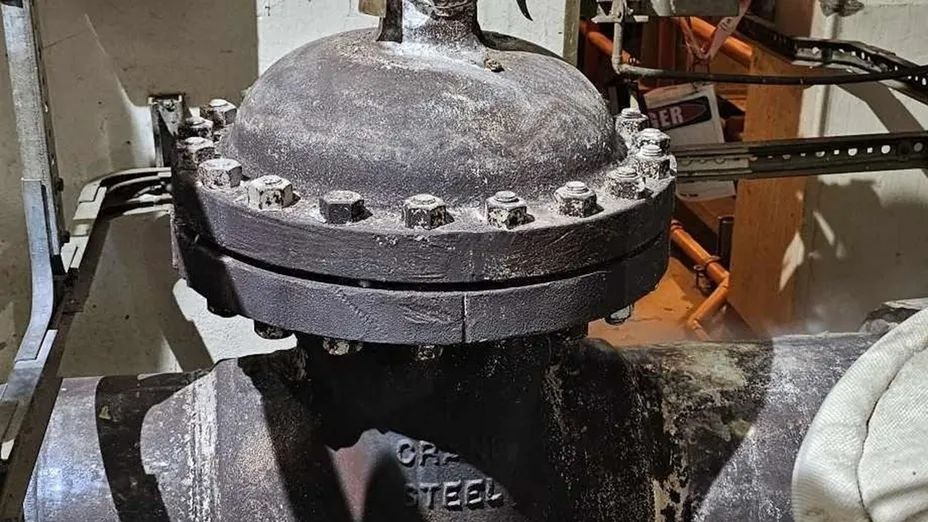

Artec Leo正在采集額外的設施數據，以備后續工作中需要

另一項優勢是便攜性。Leo獨特的無線一體化配置意味著它可以在世界任何地方進行捕捉，掃描結果可以通過WiFi共享。這種近乎實時共享測量數據的能力使Team, Inc.能夠加速其制造工作流程，并以前所未有的速度滿足客戶的緊急需求。

然而，這項多地點無縫數據共享的工作流程仍在不斷討論，以期尋找新的方法來修復客戶的重要資產。Thistlethwaite表示，三維掃描復雜幾何已經成為不言自明的選擇，隨著Leo的易用性日益顯現，他們可能在Team, Inc.的業務中發現更多新的應用場景。

“我們的技術人員對這項技術特別滿意，”Thistlethwaite總結道。“速度快，方便使用，精確性高，大家爭先恐后地使用三維掃描儀！”
