挑戰：荷蘭的一支翻修隊在Hagha教堂破舊木地板下意外尋得墓碑。原計劃僅是更換地板加固教堂，現需確保這些珍貴發現能讓公眾一睹真容。團隊采用3D掃描技術，細致捕獲整個教堂及其隱藏的歷史遺跡，成功應對挑戰。

解決方案：Artec Leo、Artec Ray II、Artec Studio

效果：每塊墓碑都經過Artec Leo的詳盡掃描，生成精準的3D模型。Artec Ray II助力團隊處理掃描教堂整個地板的海量數據。隨著項目接近尾聲，這座具有重要?dú)v史意義的教堂也煥然一新。透過VR眼鏡即可虛擬漫步其中，細賞3D全景。

為何選擇Artec：Artec 3D掃描技術在遺產保護和修復方面?zhèn)涫苜澴u(yù)。其中，Artec Leo3D掃描儀擅長文物細節還原，Artec Ray II則能捕獲建筑全貌。兩者聯手，可修復文物，創建逼真的數字孿生。在精準捕獲教堂周邊環境的同時也保護了國家文物。

教堂翻新現意外轉折

當你注視一座神秘的中世紀建筑時，你可能會想它背后究竟隱藏著何許秘密。那高墻背后墻后，或是樓梯之下，是否有被遺忘的寶藏呢？事實證明，有時真的會有！在荷蘭北部的一座小鎮上，坐落著名為Hagha的教堂。表面上看起來平平無奇，毫無神秘感可言，但在翻修隊著手更換其破舊木地板時，一切變得不同尋常。

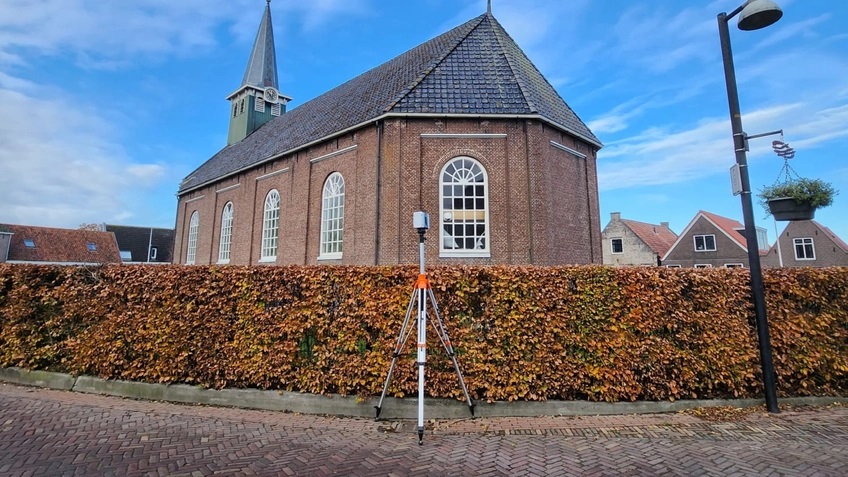

正在掃描Hagha教堂和其周圍環境的 Artec Ray II（圖/Edwin Rappard、Bart Wever）

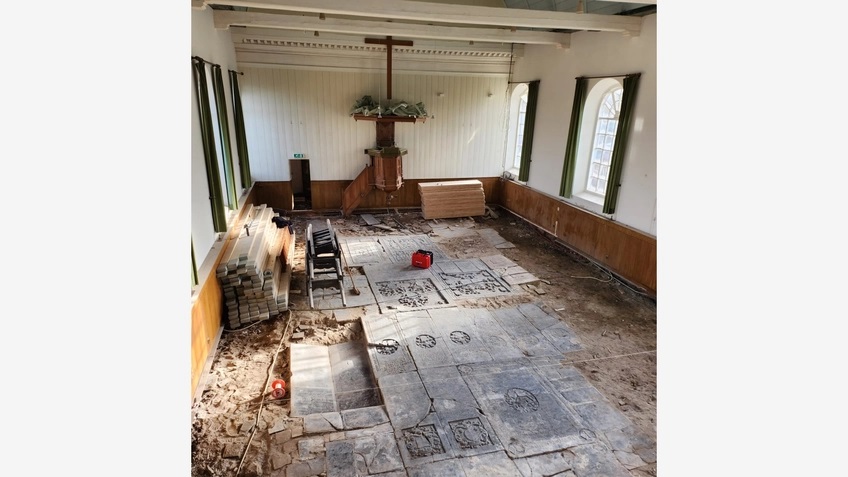

Hagha教堂始建于1745年，是鎮上三座教堂中最古老的。隨著時間的流逝，教堂的塔樓開始傾斜，急需修繕。為此，人們決定修復教堂這搖搖欲墜的建筑。施工隊原擬用混凝土替換木地板，但在拆除舊地板時，意外發現下方竟是布滿墓碑的原地面，他們的震驚程度可想而知。

因?yàn)樵诘匕迳蠞仓炷習o墓碑造成永久損害，團隊很快就放棄了這個想法。他們雖找到了其他可以替代混凝土的方法來加固塔樓，但新地板的鋪設勢必會掩蓋這一考古新發現。挑戰在于：如何讓這段小鎮歷史瑰寶，展現在每一位珍視者的眼前。

3D技術雙管齊下，守護歷史遺產

當談到保護文化遺產時，首先想到的就是為這些珍貴的文物制作逼真的數字復制品。在荷蘭，若涉及3D相關事物，自然而然會想到Artec大使——4C Creative CAD CAM Consultants。作為3D掃描專家，他們提供全方位的軟硬件解決方案，這些解決方案在從原型制作到質量檢驗的整個高精度工作流程中至關重要。在希格（Heeg），4C的名字家喻戶曉，這得益于他們的客戶Miedema Sails。Miedema Sails曾使用Artec Leo掃描捕獲帆船和摩托艇的船體以制作船罩。

在Miedema工作期間，Sjoucke Hooghiem就對這個挑戰有所耳聞，那時他心里便有個想法：數字化老教堂的地板，以保護文物，傳承文明。Hooghiem回憶道：“我們有臺具備3D可視化能力的3D掃描儀，當時我就想，應該用它來掃描地板，這樣之后無論是誰，都可以根據需要對地板進行修復或研究。我們成功地將地板的詳細信息以3D形式記錄下來，這意味著未來我們可以利用這些數據嘗試各種修復方案。”

用Artec Leo捕獲高分辨率的墓碑圖像（圖/Edwin Rappard、Bart Wever）

團隊隨后決定測試Artec Leo無線三維掃描儀的性能，他們對測試效果感到很滿意。Artec Leo3D掃描儀以其無線便捷和易用性著稱，非常適用于掃描墓碑。它還配備內置顯示屏和機載處理器，無需外接電腦，實現了快速高效的掃描，只需簡單地將Artec Leo從一塊墓碑移動到另一塊墓碑即可。這款由AI驅動的掃描儀在數字化文物、建筑地標和文化遺產時，總能提供高分辨率且細節豐富的掃描結果，此次也不例外。

然而，團隊很快意識到，使用Artec Leo掃描整座教堂將產生龐大的數據量。為找到一個合適的解決方案，繪制出每塊墓碑都準確定位的平面圖，團隊咨詢了4C公司，他們恰好有新款 Artec Ray II 。這款高精度、遠距激光3D掃描儀能夠在遠至130米的距離內，快速且精準地捕捉大型甚至巨型物體、場景或區域的細節。這款LiDAR解決方案在類似應用場景中表現出色，正是掃描教堂內部的理想工具。

掃描教堂內外，打造流暢工作流程

團隊從不同位置共進行了8次掃描，其中包括從管風琴左右兩側進行的兩次掃描，位置大約離地4米。在高分辨率的解決方案幫助下，教堂內部的整個掃描工作僅用了大約50分鐘，所有生動紋理細節均捕獲到位。

4C的專家正在使用Artec Ray II捕獲現場數據（圖/Edwin Rappard、Bart Wever）

一結束教堂內部的掃描工作，團隊就決定將教堂外部一并掃描。掃描專家們僅用2小時就結束了教堂外部的掃描工作，共進行了8次掃描，面面俱到，成功獲得教堂周圍環境的全方位360度視圖。

“新款Ray II讓我大開眼界，”4C的Edwin Rappard說道，“ Ray II 操作十分方便， 而且因?yàn)樗?/span>‘感知’自己在空間中的位置，所有掃描結果在導入Artec Studio時就以預先對齊。多虧了Ray II，我們的工作變得很輕松！”

當?shù)鼐用竦姆磻?yīng)正如預期那般積極。“因?yàn)檫@意味著整座教堂的歷史都被保存了下來，能夠傳承給后代，維系文明，”來自 Heech fan alds基金會的Piet Vlas表示，“不僅教堂本身，連同其內部的管風琴、梁柱、講經臺，都被列入了古跡名單。”

揭秘歷史，傳承永恒

Artec Ray II和Artec Leo合作打造的流暢工作流程，滿足了當?shù)孛癖姾退许?xiàng)目參與者的期待。Hagha教堂是荷蘭地標性建筑，備受珍視，在當?shù)厝诵闹姓加兄匾匚弧４舜雾?xiàng)目的成功，不僅為傳承其豐富遺產奠定了堅實基礎，還將在不久的將來，通過即將推出的沉浸式虛擬導覽，讓更多人有機會親身體驗這一寶貴遺產的魅力。

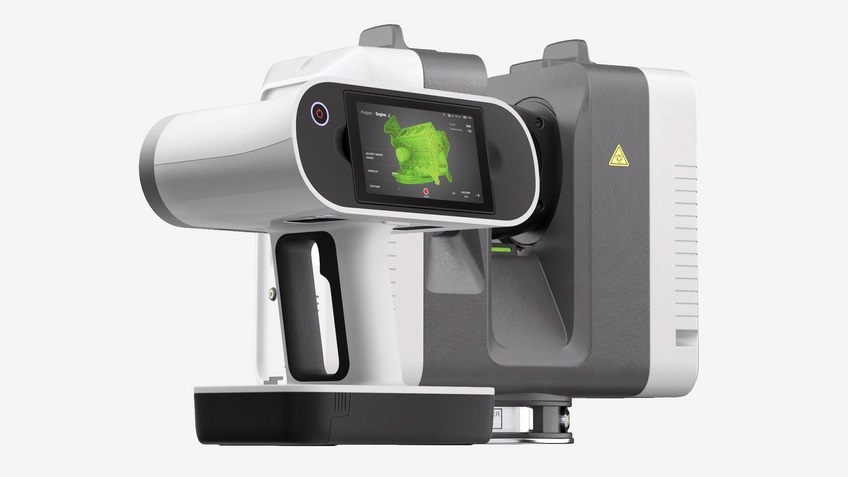

Artec Leo和 Artec Ray II 強強聯手，360°無死角捕獲數據，擅長捕獲復雜細節以及整個房間或場景，表現出色。

有關希格（Heeg）最早的文字記錄可追溯至1132年，自那時起當?shù)鼐用窬鸵恢敝铝τ诒Ｗo(hù)其文化遺產。用Artec Leo和Artec Ray II共同打造的高精度3D模型，為未來修復專家、建筑師、文物保護師的修復與研究工作提供了豐富的數字資源。該模型不僅精準地展現了教堂的結構，還映射出了教堂的悠久歷史。

深入歷史，我們能夠更深刻認識自我，清晰把握當下。得益于Artec掃描儀等前沿技術的支持，Heeg小鎮的2,200位居民有幸得以更全面地了解小鎮的歷史與現在，他們也有能力能夠?yàn)楹蟠刈o(hù)這份寶貴的遺產，讓它得以代代相傳。

三維掃描技術在文化遺產領域的應用不僅有助于保護和傳承珍貴的歷史文物，還促進了教育、研究和文化展示方式的創新，同時也推動了數字化經濟的發展。
