PolyWorks通用3D測量軟件平臺簡介

PolyWorks是首屈一指的全面企業解決方案，從設計和生產制造團隊的測量計劃，到質量控制團隊的測量任務執行，再到企業范圍內的3D測量數據結果分享，PolyWorks支持所有工業制造組織的3D測量工作流程。

兼容所有3D測量設備，使用一種通用的工作流程執行所有檢測任務。

優化您現有數據庫的管理，數字化連接產品工程和生產制造團隊。

促進產品開發過程每個階段的團隊協作。

PolyWorks|Modeler?簡介

PolyWorks|Modeler?是一款全面的逆向工程軟件解決方案，可以從掃描的工件的三角化模型上以最佳方式抽取CAD實體——曲線、曲面、參數化草圖以及棱柱特征，作為您的專業CAD建模解決方案的起點。

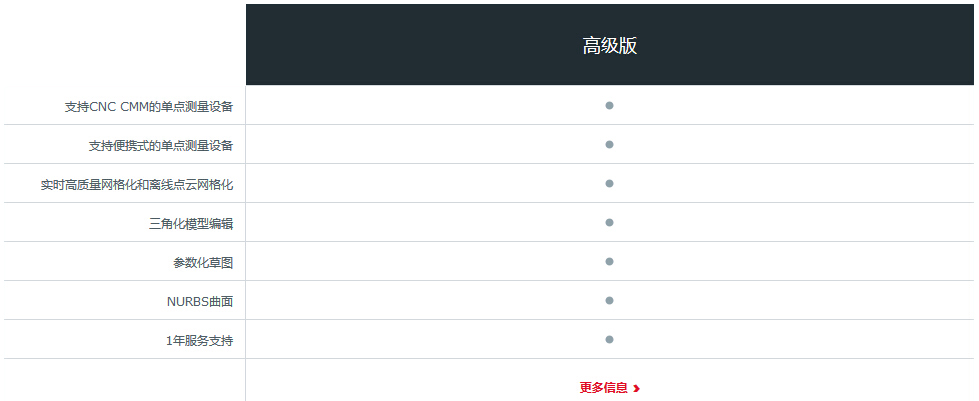

PolyWorks|Modeler?的功能

逆向工程的第一步操作包含將掃描的點云轉化成三角化模型，也叫做“網格化”。精密的

數據處理技術可在網格化階段被應用到最原始的點云，比如使點光順或者基于曲率采樣。

而最終結果與原始的相比，更緊湊、更精確，也少了很多噪點。許多行業應用可以直接使用三角化模型。

比如既可以直接加工三角化模型，使用3D打印機制造，也可以輸入空氣動力學仿真軟件進行分析。PolyWorks|Modeler提供兩種多邊形編輯工具來生成這些應用所需的三角化模型:

? 第一套工具旨在修復和優化有缺陷的掃描數據幾何結構。比如可能需要在未測量的區域插入新的三角面去創建  完整的曲面。

? 另一套工具提供了在三角化模型上進行CAD操作，比如拉伸,偏置,倒圓角,或布爾運算。

專業的CAD/CAM的解決方案通常不提供三角化模型的3D建模工具。將掃描對象曲面轉化到CAD/CAM軟件的一個常見方法是，在掃描點云建立的三角化模型上擬合NURBS曲面網格。NURBS曲面是自由曲面的理想數學描述，并且它們是CAD/CAM友好的。

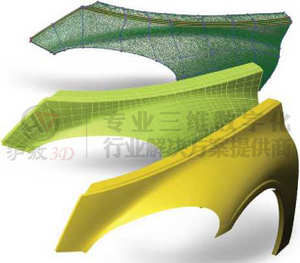

PolyWorks|Modeler 提出一種直觀的曲面生成方法，首先在三角化模型上放置曲線，然后自動相交，生成四邊或N邊NURBS面片，使用NURBS面片控制NURBS曲面連續網格的擬合。擬合好的曲面可以輸出到你喜歡的C A D / C A M 程序中去做進一步的外觀曲面處理。

PolyWorks|ModelerNURBS曲面技術提供了一個顯著的工時和曲面質量之間的平衡，由于：

? 直觀的曲線修正方法和連續曲率的曲線

? 逆向工程市場上的最佳NURBS曲面擬合引擎，體現在質  量方面（精確度，光順度和連續性）

和靈活性方面（裁剪曲面和T型結，基于曲率的兩步匹配流程，從混合匹配曲面到現有CAD模型，實現本地化CAD重構的可能性）

? 控制NURBS面片邊界的G2, G1, 或 G0連續

? 自動將G2曲面擬合到有矩形拓撲結構的NURBS面片區域

PolyWorks|Modeler實體模型原理包含優化在掃描的三角化模型上抽取的幾何實體，然后將這些抽取的實體轉化成全部基于特征的實體CAD模型，保證參數化，關聯性，和完全可編輯的實體模型。

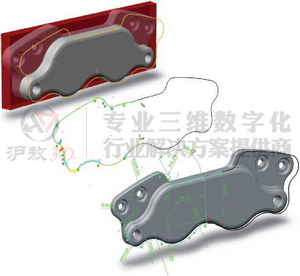

一個基本的建模工作流程是參數化的2D草圖。2D草圖由二維實體構成，比如弧，線，圓和

曲線，定義在3D空間中嵌入的平面上。在實體建模軟件中，草圖通過執行拉伸，旋轉，掃描或者放樣操作來創建實體基本特征。

通過以下方式創建草圖：

1.定義一個草圖平面

2.從掃描的模型切割斷面或抽取輪廓邊緣計算草圖輪廓3.根據草圖輪廓，錨定和擬合草圖實體

參數化草圖可以使用插件（SolidWorks，Inventor，等等）或通用格式（IGES）轉換至實體CAD建模軟件。然后，你可以結合使用草圖和擬合的NURBS曲面，使用從擬合的棱柱幾何形狀的尺寸，然后在你最熟悉的專業CAD軟件中直接設計你想要的實體模型。

使用PolyWorks|Modeler，實體建模有無限可能，盡情用你的創造力去實現吧。
